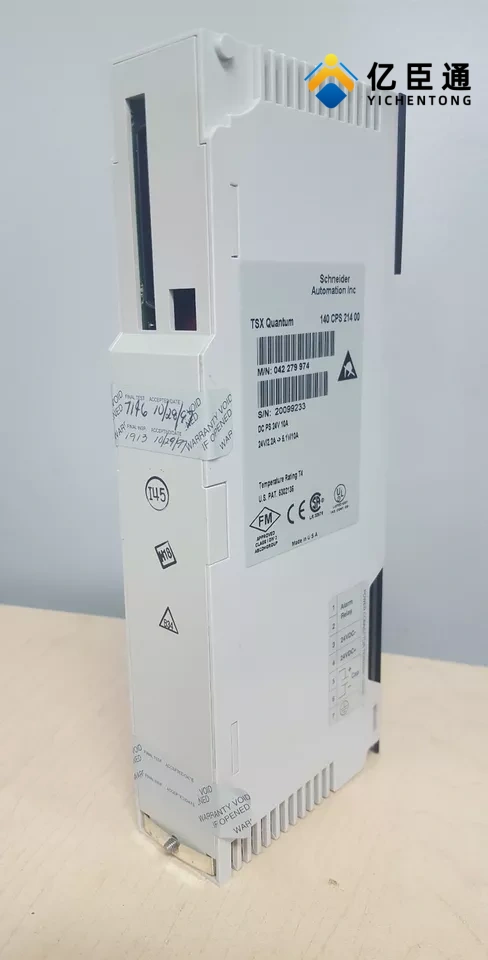

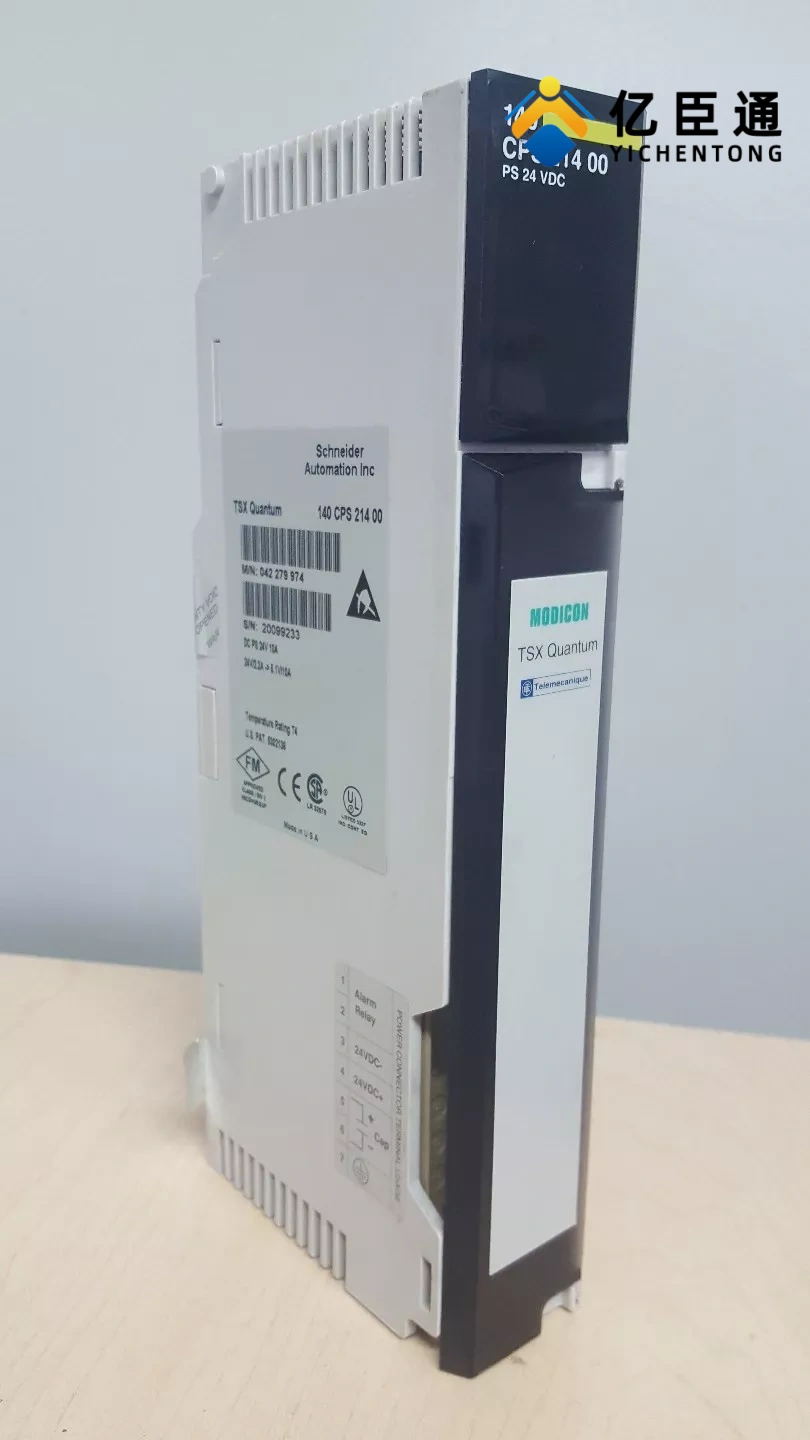

產品介紹

規格
1. 電氣特性
參數    數值
輸入電壓范圍    24V DC (寬范圍：20…30V DC)
輸入電流    最大3800 mA (3.8A)
浪涌電流    14A (20V 時)，25A (24V 時)
額定功率    約 40.8 W (5.1V × 8A)
輸出電壓    5.1 V DC (穩定輸出，精度 **±0.1 V**)
輸出電流    - 獨立工作模式：8 A (60°C)
- 累加工作模式：最多 3 個模塊累加，總輸出可達24 A
保護功能    內置過壓保護、過流保護、短路保護、過溫保護
輸出紋波    ＜60 mVpp (滿負載時)
推薦熔絲    5 A，快斷型
啟動時間    ＜400 ms
保持時間    40–70 ms (50% 負載時)
功耗公式    8+(5.1 × Iout) W (Iout 為輸出電流，單位 A)
2. 物理與環境參數
參數    數值
防護等級    IP20 (符合工業控制柜安裝要求)
工作溫度    0°C 至 +60°C
存儲溫度    -40°C 至 +85°C
相對濕度    95% (無冷凝)
工作海拔    ≤ 5000 米
抗靜電性能    接觸放電 4 kV，空氣放電 8 kV (符合 IEC 801-2 標準)
抗電磁干擾    10 V/m (80…2000 MHz，符合 IEC 801-3 標準)
絕緣電阻    ≥ 10 MΩ (500 V DC)
啟動時間    ＜400 ms
保持時間    40–70 ms (50% 負載時)
三、功能與應用
核心功能
直流輸入設計：專為 24V DC 供電環境設計，適配工業直流電源系統，無需額外 AC-DC 轉換
累加工作能力：支持最多 3 個模塊并行累加工作，總輸出電流可達 24A，滿足高負載系統需求
穩定輸出：提供精確的 5.1V 直流電源，輸出紋波＜60mVpp，確保 CPU 和 I/O 模塊穩定運行
全面保護：多重內置保護機制，防止電源模塊和連接設備損壞
狀態監控：綠色 LED 指示燈直觀顯示電源工作狀態，故障報警繼電器便于系統集成監控
寬范圍適配：輸入電壓兼容 20-30V DC，適應工業直流電源波動
高效節能：電源轉換效率≥90%，符合 IEC 62477-1 標準，降低能源消耗
典型應用場景
直流供電工業環境：如電池供電系統、車輛制造、移動設備控制、太陽能供電系統等僅提供直流電源的應用
中大型 PLC 系統：Modicon Quantum 系統中 I/O 點數較多、負載較重的應用場景
遠程控制站：需要通過直流電源供電的偏遠地區自動化控制設備
系統升級改造：替換老舊直流輸入電源模塊，提升現有 Quantum 系統的供電能力
高可靠性應用：對供電穩定性要求高且采用直流供電的關鍵工業控制系統
